Złączki Tri Clamp ułatwiają łączenie modułów, ale sama nazwa systemu nie potwierdza zgodności dwóch części. Przy rozbudowie destylatora trzeba zestawić wymiar rury, kołnierz, uszczelkę i obejmę oraz warunki dopuszczone dla całego połączenia. Ten poradnik pokazuje, jakie informacje zebrać przed zamówieniem, aby uniknąć kupowania osprzętu na podstawie samego zdjęcia.
Aby dobrać Tri Clamp, ustal standard i serię wymiarową przyłącza, średnicę zewnętrzną rury oraz wymiar kołnierza. Następnie dopasuj geometrię i materiał uszczelki oraz właściwą obejmę. Ostateczną zgodność potwierdź w rysunku lub u dostawcy; określenie „2 cale” bez kontekstu nie wystarcza do identyfikacji każdego połączenia.

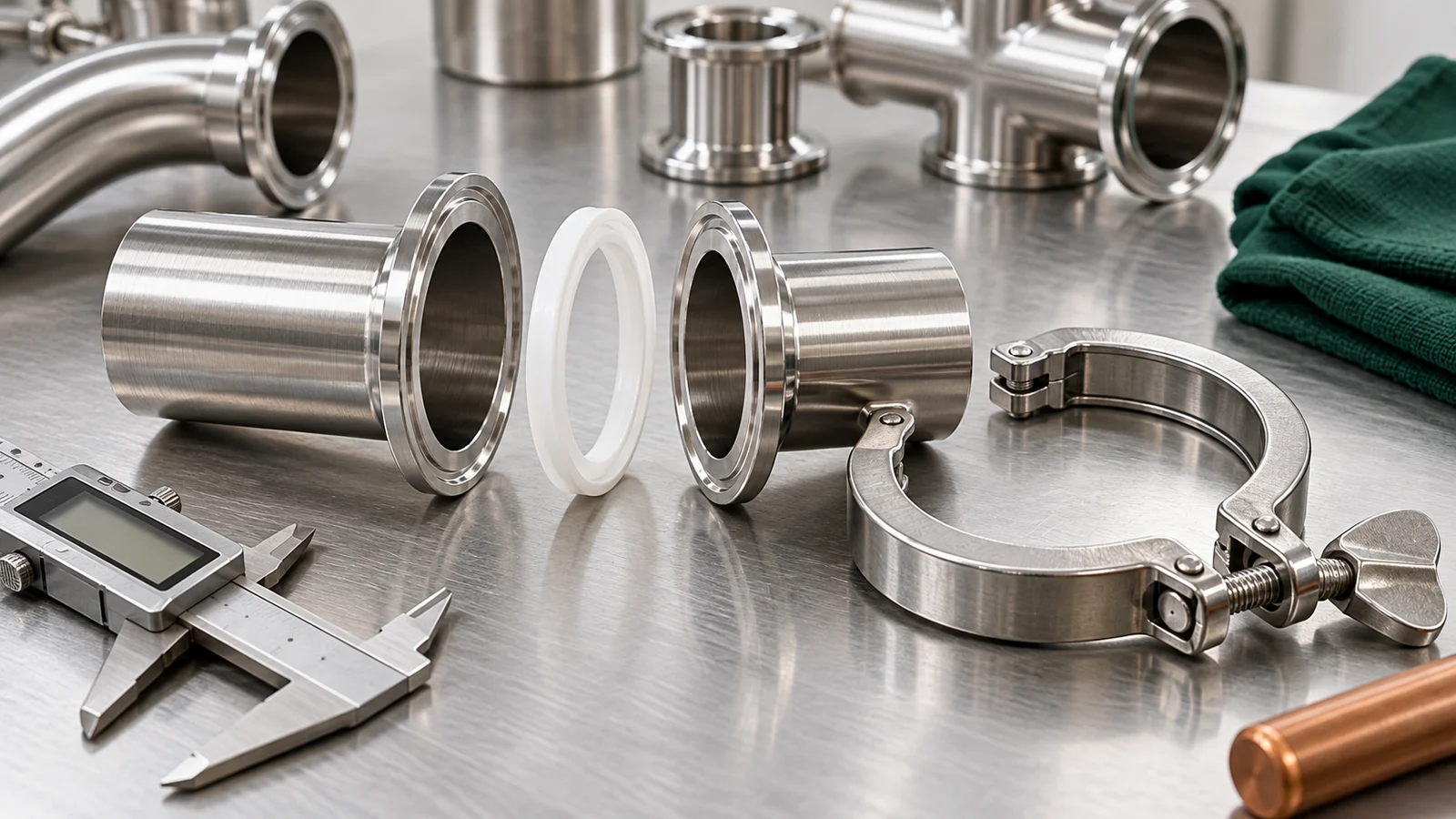

Typowe połączenie obejmuje dwie końcówki kołnierzowe, uszczelkę umieszczoną między nimi i obejmę dociskającą całość. Nie należy traktować obejmy jako samodzielnego połączenia: jej współpraca z kołnierzami i uszczelką decyduje o poprawnym montażu. W katalogu osprzętu Alfa Laval części te występują jako elementy jednej konfiguracji. Zobacz budowę połączeń w katalogu producenta.
Przy zakupie sprawdź zawartość opakowania. „Złączka” może oznaczać sam króciec, komplet z obejmą lub adapter na inny rodzaj przyłącza. W koszyku łatwo przeoczyć brak uszczelki. Zapisz, które części już masz, a których rzeczywiście potrzebujesz; dopiero potem porównuj oferty.
W opisach pojawiają się cale, milimetry oraz oznaczenia DN. Nie zakładaj, że każda z tych liczb opisuje zewnętrzną średnicę kołnierza. Katalogowe tabele Tri Clamp rozróżniają między innymi średnicę zewnętrzną rury, jej prześwit oraz wymiar czoła kołnierza. Dla wybranych wielkości rur wymiar kołnierza może być taki sam, dlatego sam pomiar obejmy nie rozstrzyga wszystkich wątpliwości. Sprawdź tabelę Basic Dimensions of Tri-Clamp w katalogu Alfa Laval.
W tabeli połączeń do rur o wymiarach calowych Alfa Laval oznaczenie 2 cale odpowiada rurze o średnicy zewnętrznej 50,8 mm, a kołnierz ma inny, większy wymiar. Nie oznacza to, że każdy produkt nazwany „2 cale” w dowolnym sklepie jest zamienny. Przed zakupem porównaj rysunki obu części i dokładny opis serii, zamiast przeliczać jedną liczbę i kończyć sprawdzanie.
Pomocny jest również poradnik wymiarowania Dixon, który osobno przedstawia średnice uszczelek i kołnierzy. Traktuj tabele producentów jako dokumentację wskazanej serii, a nie uniwersalną obietnicę kompatybilności wszystkich złączek. Katalog Dixon z przewodnikiem wymiarów połączeń i uszczelek.
Pomiary wykonuj tylko na zimnym, bezpiecznie odłączonym i rozmontowanym elemencie. Jeśli nie możesz go zdemontować zgodnie z instrukcją, zacznij od dokumentacji lub zapytania do dostawcy. Suwmiarka pomaga w identyfikacji, lecz nie zastępuje rysunku technicznego ani oceny zużycia powierzchni.
Nie zaokrąglaj pomiaru „na oko” do najbliższej popularnej nazwy. Jeżeli odczyt budzi wątpliwości, prześlij go jako przybliżony i poproś o potwierdzenie. Taka wiadomość jest dużo użyteczniejsza niż pytanie „czy macie obejmę do destylatora?”.
Uszczelka powinna pasować do geometrii połączenia i warunków kontaktu z medium. Kolor nie jest wystarczającym dowodem materiału. W dokumentacji spotkasz między innymi EPDM, silikon, elastomery fluorowe i PTFE; nie są to zamienniki do każdego zastosowania. Katalog Alfa Laval porównuje ich właściwości, a także wskazuje odrębne ograniczenia dla określonych konfiguracji.
Zapytaj o zgodność z temperaturą, stosowanym środkiem myjącym i planowanym medium. Jeśli potrzebne są dokumenty dotyczące kontaktu z żywnością, sprawdź je dla konkretnej części i przeznaczenia. Sam napis „silikon” albo „stal nierdzewna” nie zastępuje takich informacji.
Przy wymianie nie wystarczy, że nowy pierścień mieści się pod obejmą. Dostawca powinien potwierdzić właściwy profil, średnice i materiał. Zanotuj numer zamawianej części, aby kolejną wymianę przeprowadzić na podstawie danych, a nie pamięci. Przy okazji uporządkuj zapas: części do różnych przyłączy przechowuj osobno i czytelnie je oznacz.
Producent Dixon podkreśla znaczenie wyrównania kołnierzy i prawidłowego ułożenia uszczelki. Nierówno ustawionych modułów nie należy „ściągać” obejmą. Montaż wykonuj zgodnie z instrukcją danego zestawu, z właściwym podparciem jego części. Dlaczego prawidłowe ułożenie uszczelki i docisk są ważne?
Nie przenoś momentu dokręcania ani parametrów pracy z przypadkowego filmu na swoje połączenie. Rodzaj obejmy, materiał uszczelki i pozostałe części mają znaczenie. Karta jednej obejmy nie określa automatycznie dopuszczalnego ciśnienia całego destylatora. Nigdy nie traktuj zmiany przyłącza jako zgody na pracę urządzenia pod ciśnieniem.
Po montażu wykonaj tylko kontrolę przewidzianą przez producenta. Jeżeli pojawia się nieszczelność, zatrzymaj urządzenie zgodnie z instrukcją, poczekaj na bezpieczne warunki i ustal przyczynę. Nie dokręcaj rozgrzanego połączenia w trakcie pracy, aby ukryć problem.
Pasujące przyłącze jest jednym z warunków rozbudowy, nie jej kompletnym projektem. Zanim dodasz moduł, ustal docelową wysokość, sposób podparcia, dostęp do czyszczenia i zgodność osprzętu z instrukcją urządzenia. Cięższa konfiguracja może wymagać innego rozwiązania niż samo dołożenie adaptera.
Porównaj dostępne kolumny destylacyjne oraz armaturę nierdzewną, a pytania o zgodność skieruj do dostawcy przed zamówieniem. Prześlij listę elementów już posiadanych i prosty szkic planowanego zestawu. Pozwoli to rozmawiać o konkretnej konfiguracji zamiast dobierać części pojedynczo, bez obrazu całości.
Nie można tego zakładać. Sprawdź serię wymiarową, kołnierze, uszczelkę i obejmę. Zbieżna nazwa handlowa lub wygląd części nie wystarcza do potwierdzenia zgodności.
Obejmę dobiera się do właściwego kołnierza w danym systemie. Oznaczenie rozmiaru rury nie jest po prostu średnicą zewnętrzną obejmy. Posługuj się rysunkiem i tabelą właściwego producenta.
Zdjęcie kołnierza z przodu i z boku, pomiary z podanymi jednostkami, oznaczenie urządzenia oraz zdjęcie obecnej uszczelki i obejmy. Zaznacz, które wymiary są przybliżone, i poproś o identyfikację przed zakupem.
Planujesz połączyć kilka modułów? Wypełnij formularz doboru zestawu i opisz posiadane przyłącza. Przy niejasnym wymiarze lepiej potwierdzić zgodność przed zakupem niż dopasowywać część siłą.
Poradnik ma charakter informacyjny. Pierwszeństwo mają instrukcja konkretnego urządzenia i potwierdzone warunki jego zastosowania.
